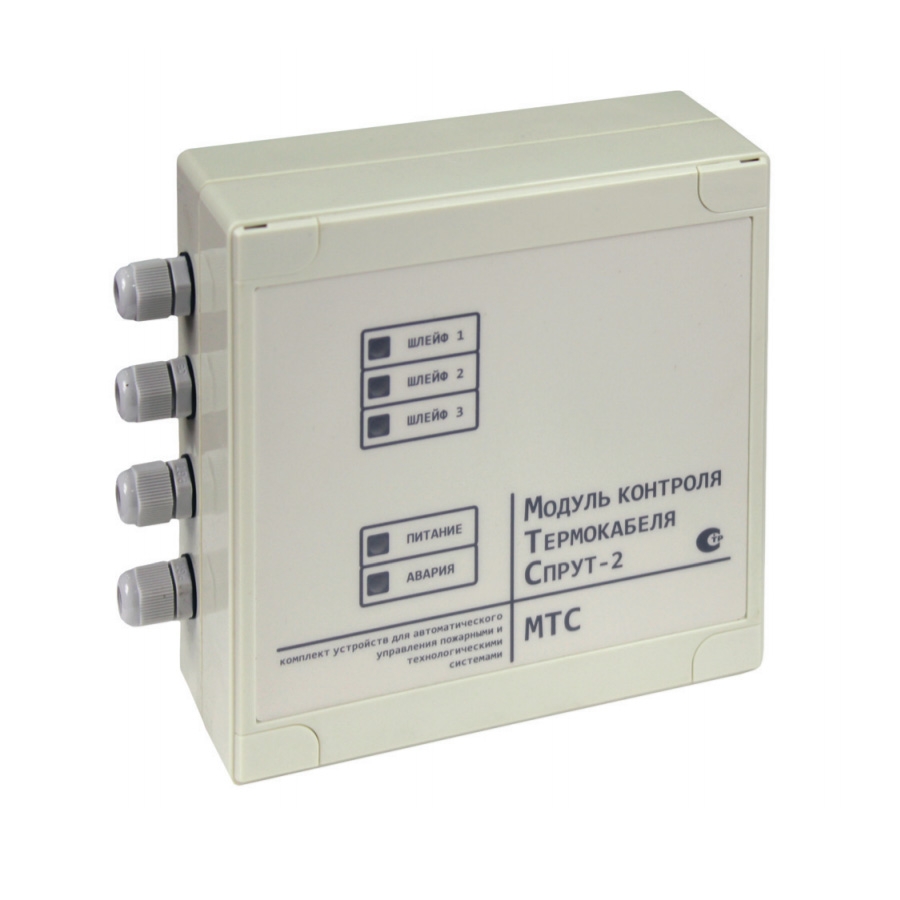

Модули интерфейсные пороговые серии МТС-1/2/3 предназначены для контроля состояния ЧЭ извещателей пожарных тепловых линейных серии ИПТЛ ГРИФ-термокабель и выдачи сигналов об их состоянии во внешние цепи.
-
Модули интерфейсные пороговые серии МТС-1/2/3 предназначены для контроля состояния ЧЭ извещателей пожарных тепловых линейных серии ИПТЛ ГРИФ-термокабель и выдачи сигналов об их состоянии во внешние цепи.
Принцип работы прибора основан на измерении сопротивления цепи, подключенной к измерительному тракту прибора. В зависимости от величины сопротивления подключенной цепи прибор будет индицировать то или иное состояние: «Сработка», «Норма», «Обрыв». Состояние «Неисправность шлейфа» также формируется, в случае если после включения, шлейф не попал в диапазон «Норма». Состояние «Сработка» сбрасывается только при отключении питания прибора.
-
- МТС-1 – на один канал обнаружения
- МТС-2 – на два канала обнаружения
- МТС-3 – на три канала обнаружения
-
Параметр Значение Модификация МТС-1 МТС-2 МТС-3 Количество каналов обнаружения 1 2 3 Допустимое удельное сопротивление термокабеля Ом/м 0,05÷0,70 Длина чувствительного элемента, м 1÷3 000 м (при 0,656 Ом/м) Сопротивление подводящих проводов, Ом не более 300 Контроль исправности каналов обнаружения КЗ/обрыв Напряжение, В /ток питания шлейфов, мА, не более 5,0 / 1,5 Контроль вскрытия корпуса + Количество выходов «Пожар», «сухой контакт» 1 2 3 Количество выходов «Авария», «сухой контакт» 1 Диапазон питающих напряжений, В 11…30,5 Средний срок службы, лет не менее 10 Диапазон рабочих температур, °C -40…+55 Допустимая относительная влажность, % при 40°C 93 Степень защиты оболочкой IP65 Климатическое исполнение УХЛ 3.1. Масса, кг, не более 0,5 Габаритные размеры, мм 160x160x60 -
Структурная схема работы ИПТЛ ГРИФ-термокабель с модулем контроля серии МТС-1/2/3.
